螺桿式冷水機組工作原理圖
來源：m.jiashang.net.cn
發布時間：
深圳市東躍進制冷機電有限公司詳細介紹螺桿式冷水機組工作原理圖，螺桿式冷水機組主要由螺桿制冷壓縮機、冷凝器、蒸發器以及自控元件和儀表等構成。其基本結構如圖5-8所示。由于其結構緊湊、尺寸小、易損件少、運行可zhidao靠性高、使用維護簡單等優點，目前在中央空調系統小冷量段得到廣泛使用。

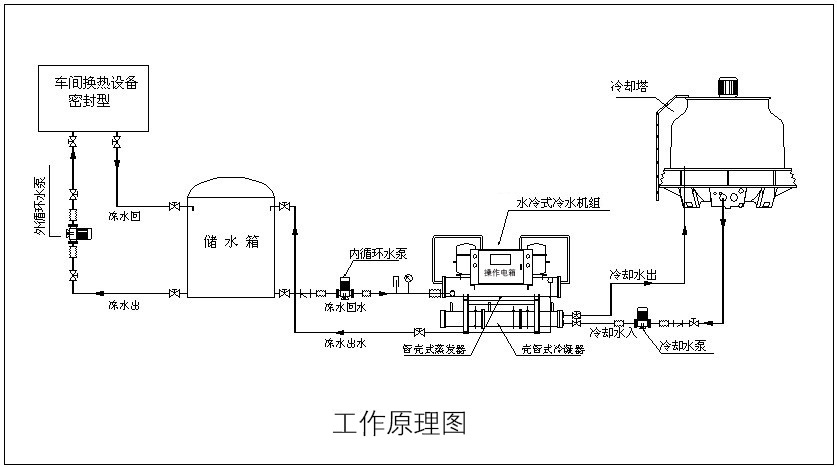

螺桿式冷水機組工作原理圖
螺桿式冷水機組中常用的螺桿轉回子名義直徑有五種規格，分別為：100mm、125mm、160mm、200mm和250mm，高溫工況的制冷量范圍為116～2326kW。
在螺桿式機組中根據所采用的螺桿式制冷壓縮機可分為單螺桿壓縮機和雙螺桿壓縮機兩種；根據電動機與螺桿的連接方式可分為開答啟式和封閉式；根據螺桿的放置位置又可分為臥式和立式。
